Apa saja struktur dan desain rak palet selektif?

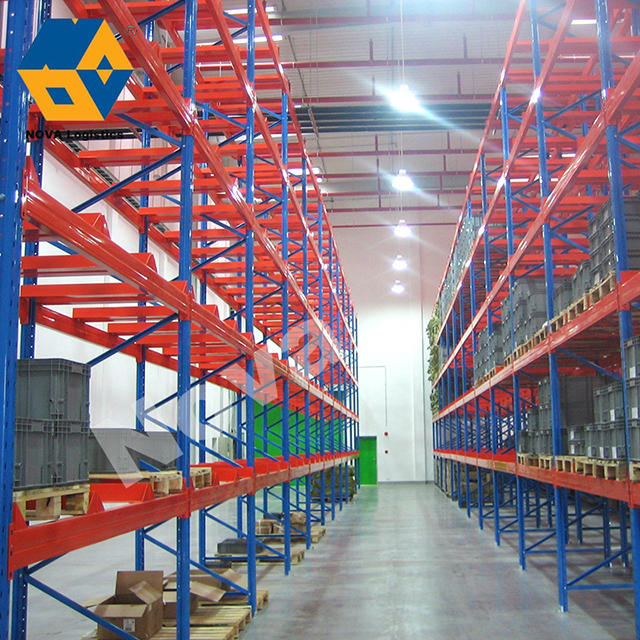

Rak palet selektif digunakan untuk menyimpan barang palet yang disatukan dengan derek penumpuk tipe lorong dan mesin penyimpanan dan transportasi lainnya untuk pengoperasian. Rak tingkat tinggi sebagian besar mengadopsi struktur integral, yang umumnya terbuat dari bagian rak baja yang dilas (dengan palet), dihubungkan dengan ikatan dan balok melintang horizontal dan vertikal, dan komponen lainnya. Berikut ini adalah pengenalan struktur dan desain rak palet selektif.

Berikut daftar isinya:

Struktur

Persyaratan desain

Struktur

Dengan palet datar, barang yang berada di antara kedua palet dan lapisan paling bawah akan terjepit bahkan menyebabkan kerusakan pada barang, dan cara penumpukan ini tidak bisa dilakukan first in first out. Apabila setiap palet diisi dengan barang yang berbeda, maka hanya boleh tunggal, tidak ditumpuk, sehingga menghasilkan kapasitas penyimpanan yang lebih rendah. Seperti penggunaan palet kolom atau palet rangka, walaupun dapat ditumpuk agar barang tidak terjepit, namun penumpukannya tidak boleh terlalu tinggi, terlalu tinggi, kestabilan yang terlalu tebal buruk, tidak aman.

Oleh karena itu, dengan penggunaan rak palet selektif, setiap palet menempati ruang kargo, yang dapat mengatasi permasalahan di atas. Rak palet selektif yang lebih tinggi menggunakan derek susun untuk mengakses barang, dan rak palet selektif yang lebih rendah dapat digunakan untuk mengakses barang dengan forklift. Rak palet selektif dapat mewujudkan operasi bongkar muat secara mekanis, memfasilitasi akses terpadu, pemanfaatan kapasitas penyimpanan yang tinggi, meningkatkan produktivitas tenaga kerja, mewujudkan operasi akses yang efisien, dan memfasilitasi manajemen dan pengendalian yang terkomputerisasi.

Jenis yang paling umum rak palet selektif memiliki keunggulan akses yang mudah dan efisiensi pengambilan yang tinggi. Namun, kepadatan penyimpanan rak jenis ini rendah dan memerlukan lebih banyak lorong. Menurut lebar aksesnya, lorong dapat dibedakan menjadi lorong tipe tradisional, lorong sempit, dan lorong tipe ultra sempit. Rak jenis ini cocok untuk menyimpan barang-barang bervolume sedang dan bervolume umum. Biasanya di bawah 6m, jumlah lapisan menjadi 3 sampai 5 lapisan sudah sesuai. Selain itu dapat disesuaikan dengan kombinasi apapun, konstruksi sederhana, ekonomis, keluar masuk gudang tidak terpengaruh oleh urutan, forklift umum dapat digunakan. Saat memilih rak palet selektif, ukuran, kualitas, dan beberapa tingkat penumpukan unit penyimpanan harus dipertimbangkan untuk menentukan ukuran kolom dan balok. Rak palet selektif adalah metode penumpukan palet umum dengan satu bukaan balok untuk menyimpan dua palet.

Persyaratan desain

Peran bilah koneksi belakang

Batang penghubung ini digunakan untuk menyambung dua baris rak secara berurutan untuk meningkatkan kekakuan secara keseluruhan. Panjang barang 1150mm dan lebar kolom 1000mm, jika memilih batang penghubung l00mm maka barang akan menonjol keluar dari rak, jadi sebaiknya pilih batang penghubung 300mm.

Jarak antara balok atas rak dan langit-langit

Ketinggian maksimum forklift akan melebihi balok atas rak lebih dari 200cm, dan setidaknya terdapat jarak 30era antara ketinggian maksimum forklift dan langit-langit. Oleh karena itu, jarak antara balok atas rak dan langit-langit harus 230cm atau lebih.

Kriteria pemilihan kolom pendukung

Daya dukung rak ditentukan oleh kapasitas beban tingkat terendah. Kapasitas beban pilar paling bawah adalah 6000kg, dan pilar dipilih secara berbeda bila ketinggian balok paling bawah berbeda.
